Lineaattorit | Rolling Ring Drive (RG)
Lineaatoreita käytetään monissa erilaisissa sovelluksissa, kuten, syöttömekanismit, asettelut, kelaamiset, servoajot, ajoittaiset syöttömekanismit, käsittelylaitteet, erikoiskoneet ja levityslaitteet.

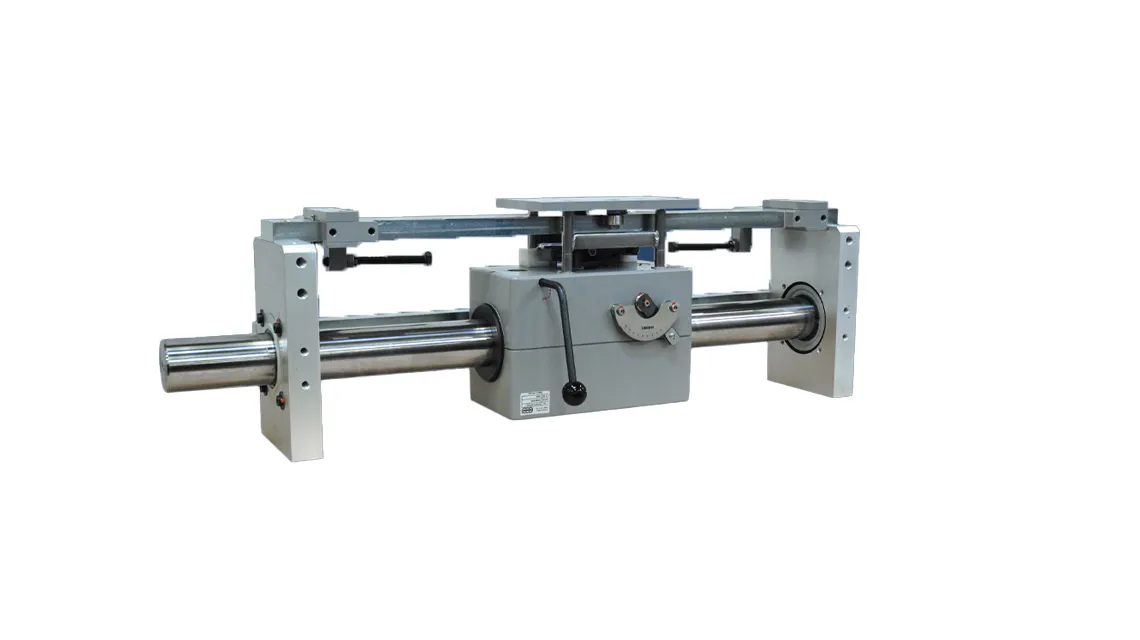

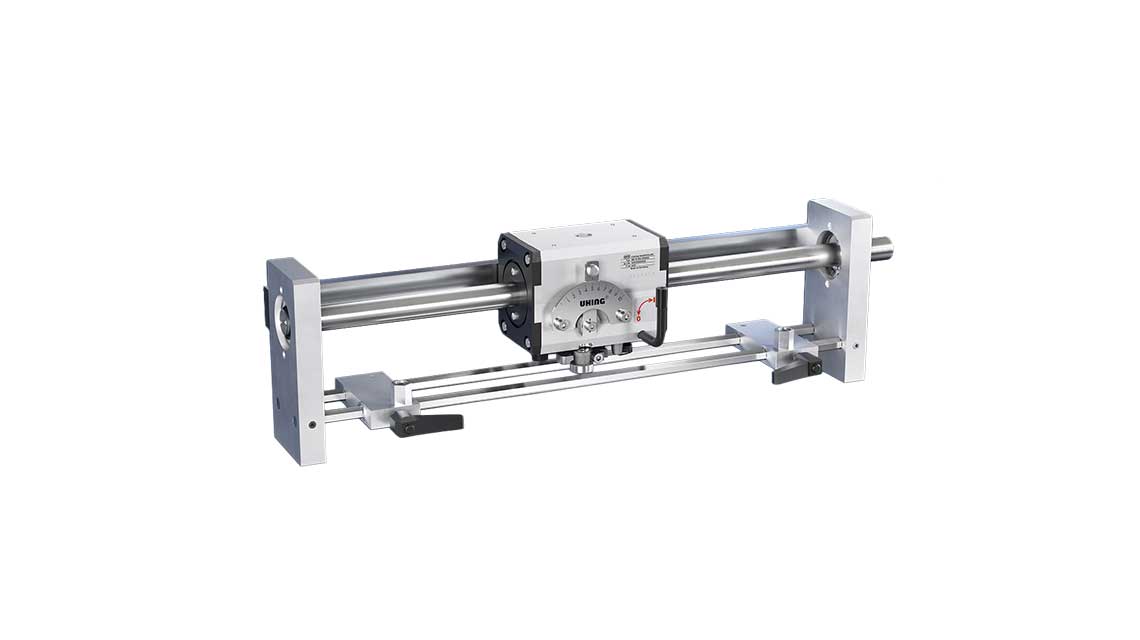

UHING® Rolling Ring Drive (RG)
Akselin sekä laakerin yhdistelmä. Laakerissa on sisärenkaalla pallomaiseksi hiottu sisäpinta jonka halkaisija on sama kuin akselin. Laakeri(t) pyörivät vinossa suhteessa akseliin ja välittävät pyörivän liikkeen akseliin muodostaen akselille lineaarisen liikkeen, tai päinvastoin (pyörivä akseli saa laakeriyksikön liikkumaan). Liikkeen nousua sekä suuntaa voidaan muuttaa laakereiden kulmaa muuttamalla.
Käyttöalueet:
- Edestakaiset liikkeet; robotiikkaa, automaatio, kaapeli- sekä johto- ym. jakajat,
- Edestakaiset liikkeet mahdollisia muuttamatta akselin pyörimissuuntaa
- Työntövoimat maks. 3600 N
- Iskunpituudet maks. 5 m
- Nopeudet maks. 4,2 m/sek
- Vaakka- tai pystyliikkeille
- Nousu/nopeus mekaanisesti säädettävissä
- Vapaakytkentä mahdollista
- Täysin mekaaninen
- Sileä akseli
- Korkea käyttöaste
