Materiaalinkäsittely

Nostojärjestelmät ja materiaalinkäsittely.

Materiaalinkäsittely | Winkel

Winkel nostomastot, teleskooppipiikit, rullankääntäjät, lavanpinoajat jne. Täältä löydätte materiaalinkäsittelylaitteita saksalaiselta kumppaniltamme Winkel GmbH.

Kulkurullat ja profiilit

Winkel toimittaa lineaarikomponenttijärjestelmää raskaampaan materiaalinkäsittelyyn. Komponenttien käyttö erilaisiin sovelluksiin on yksinkertaista. Pyöriä saa joko hitsattavina tai pulttikiinnitteisellä asennuslaipalla varustettuna. Profiilit ovat rakenneterästä ja yleisimmin kiinnitetään hitsaamalla, mutta myös pulttikiinnitys on mahdollista. Radiaali- ja aksiaalivälysten hallintaan löytyy erilaisia vaihtoehtoja. Sekä pyöriä että profiileja on saatavissa useita eri kokoluokkia, myös ruostumattomia vaihtoehtoja. Lisäksi on Vulkollan ja Polyamidi -päällysteiset rullat sovelluksiin joissa vaaditaan hiljaisempaa äänitasoa tai parempaa dynamiikkaa. Komponenttien lisäksi yritys valmistaa ja toimittaa erilaisia materiaalinkäsittelyn laitteita, esim. nostomastoja, teleskooppipiikkejä, portaaleja tai robottiratoja. Nämä laitteet ovat hyvin pitkälle tuotteistettuja ja perustuvat osin tehtaan omien komponenttien hyödyntämiseen, sopivalla asiakaskohtaisella räätälöinnillä löytyy valmis ratkaisu moniin erilaisiin tarpeisiin. Kuormituksen laskeminen Q = Kuorma (N)L = Kuormakeskipiste tukipisteestä (mm)P = TukipisteA = Rullien väli (suositus 500-1000mm)   F max (N) = stat. radial Q • L 2 • A   Linkit On-Line luettelo

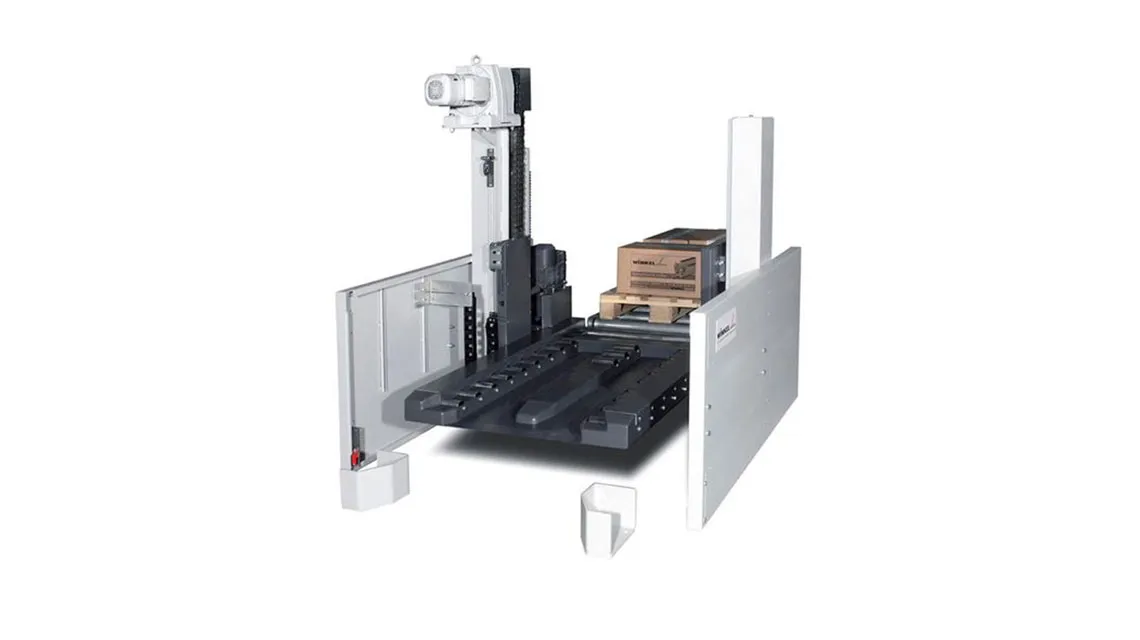

Kuormalavanostin

Winkel PS 30: Pinoaa tai purkaa kuormalavoja; joko EUR 800 x 1,200 mm tai FIN 1,000 x 1,200 mm. PS 30 on yhdistettävissä kuljetusratoihin. Erikoisversioita asiakkaan kuvien mukaan.  Lisää tästä Lavojen syöttöasema PS 30 PAS 15 H PSS 15 E PAS 15 E Muita tyyppejä

Teleskooppihaarukka

Teleskooppipiikit Winkel: Lavojen ja palettien käsittelyyn Käyttömoottori DC, AC tai hydraulinen Ylikuormasuojattuja Hammastanko ja ketjukäytöinen Absoluutti- tai inkrementaalianturilla Isku molempiin suuntiin, tai vain toiseen suuntaan  Varustettavissa 100-200 mm nousevalla nostopöydällä, tai integroitavissa nostomastoon Yksi, kaksi- tai monipiikkiset järjestelmät 4 mallia, TZ, VTZ, TZM, ja VTZM Kuorma max 1000 kg/piikki Lisää tästä

Nostomastot

Winkel on jo yli 20 vuoden ajan valmistanut luotettavia ja kustannustehokkaita materiaalinkäsittelyn yksiköitä.

Robottirata

Tyyppi Robotin massa (kg) "Seisova" / "Ripustettu" Käyttö/laakerointi RLE-300 max. 300 kyllä/kyllä Hammastanko/Lineaarijohteet RLE-750 max. 750 kyllä/kyllä Hammastanko/Lineaarijohteet RLE-1500  max. 1500 kyllä/kyllä   Hammastanko/Lineaarijohteet  RLE-1500F max. 1500 kyllä/kyllä   Hammastanko/kuulaholkkijohteet RLE-2000  max. 2000 kyllä/kyllä   Hammastanko/Lineaarijohteet  Lisää tästä

Kelankääntäjä

Tyyppi Kuorma Halkasija Ø (mm)  Korkeus (mm) Pyöritys Kippaus aika  C 5W  max. 5t maks. 1600 maks. 1200 Ei n. 14s  C 5WD  max. 5t maks. 1600 maks. 1200 Kyllä n. 14s  C 10W  max. 10t maks. 1900 maks. 1600 Ei n. 30s  C 10WD  max. 10t maks. 1900 maks. 1600 Kyllä n. 30s Lisää tästä
